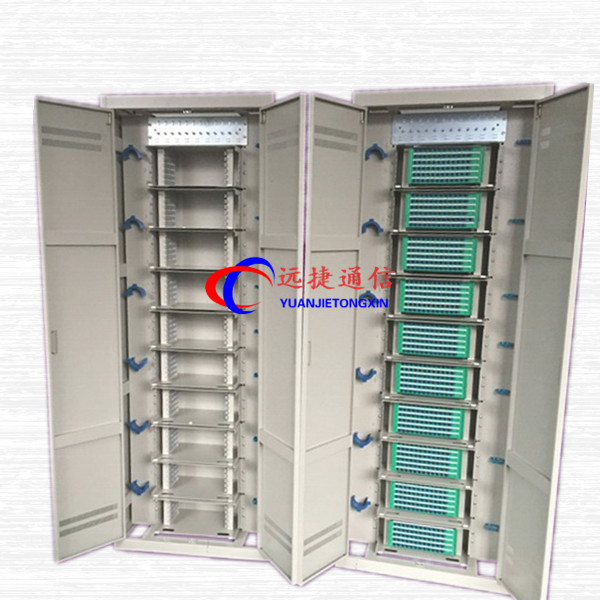

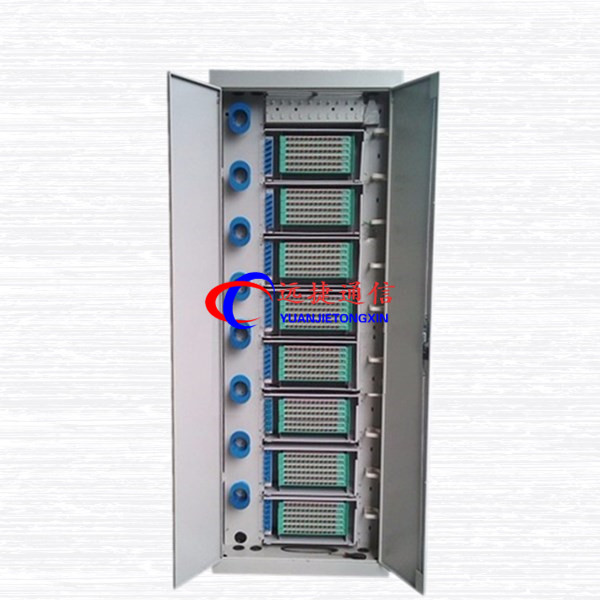

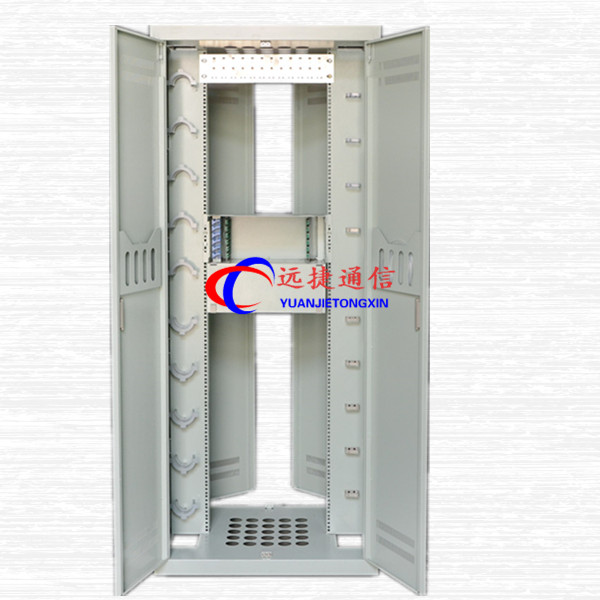

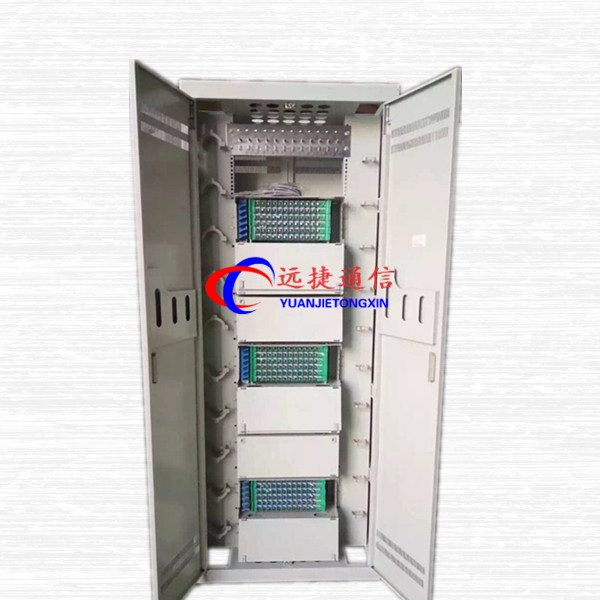

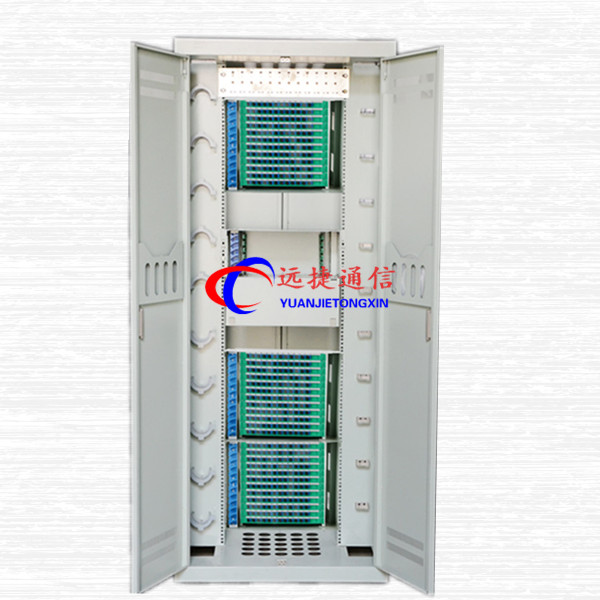

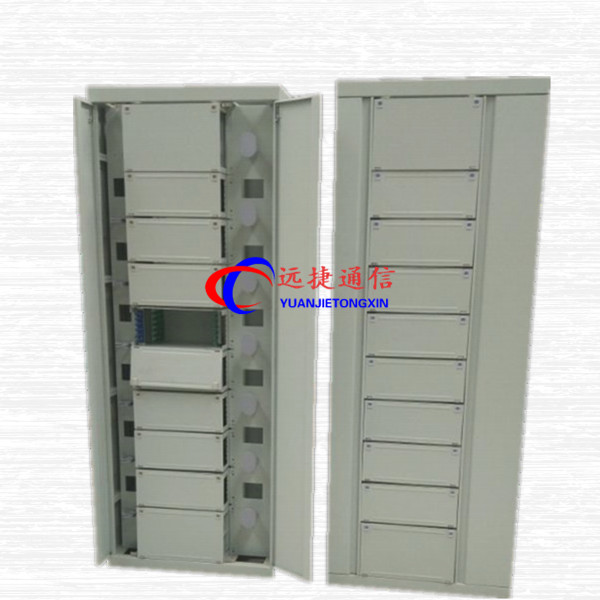

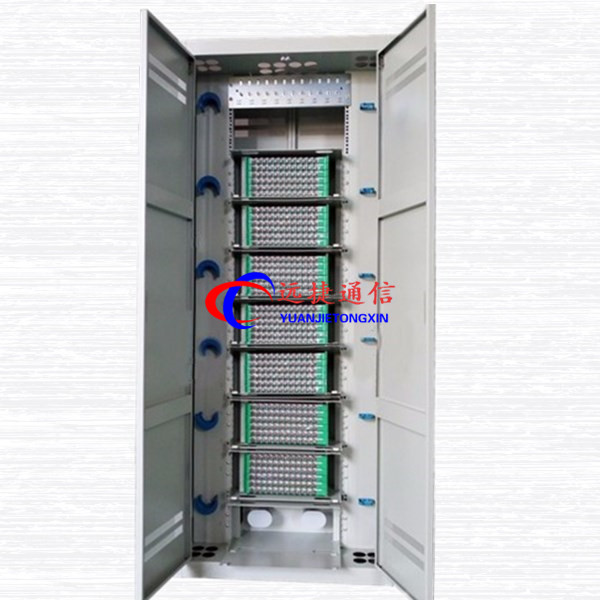

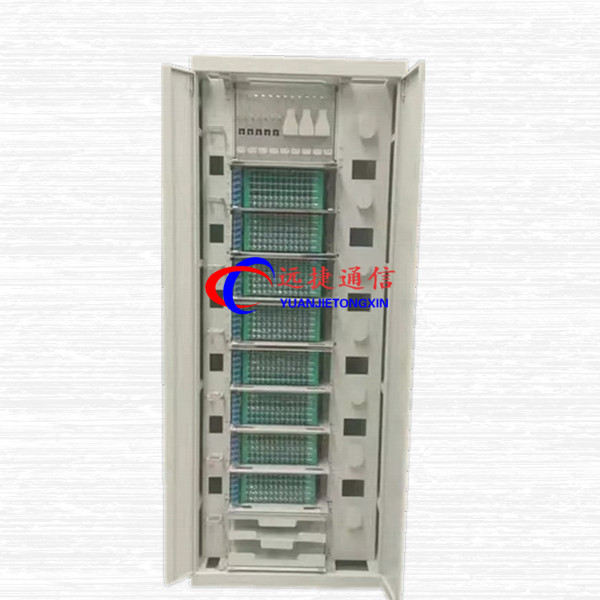

ODF光纤配线架（配置说明）

产品用途【Product usage 】ODF光纤配线架主要是用来对光缆、光纤进行终接、保护及管理的设备。

产品结构【Product mix】ODF光纤配线架的结构主要由箱体、内部钣金工件、光纤活动连接器及备附件组成。

产品型号【Product model】：YJ-ODFGQJG-（72芯96芯144芯216芯288芯432芯576芯720芯864芯960芯1152芯1440芯）

生产厂家【The manufacturer】：宁波远捷通信设备有限公司

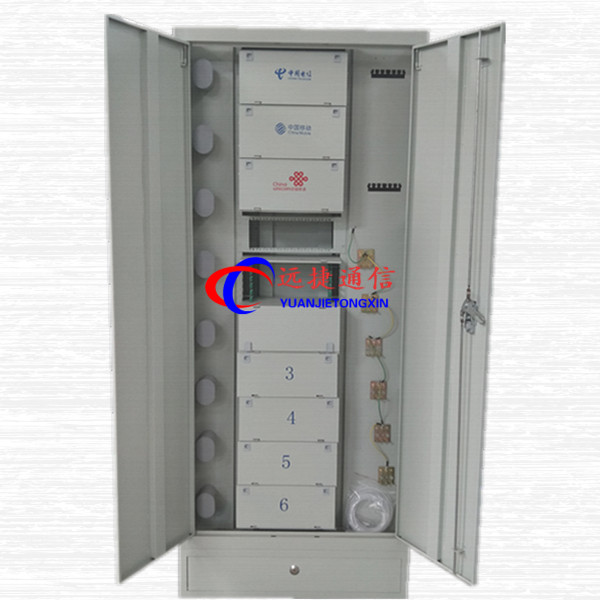

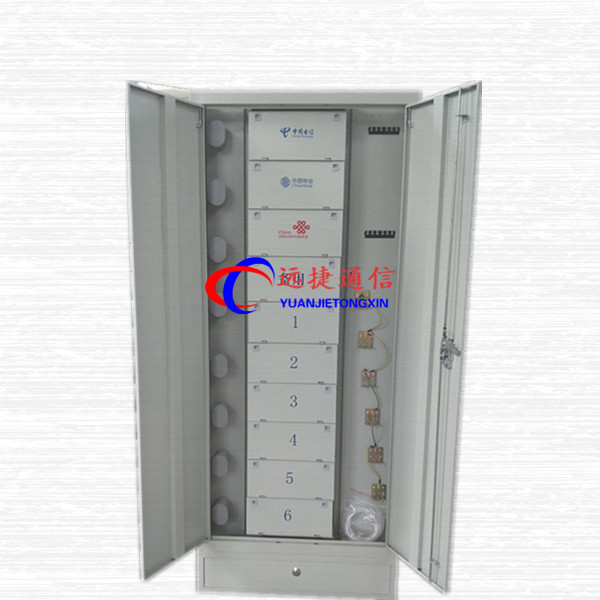

产品规格【Product specification】：单网、三网合一、四网合一

产品颜色【Product color】：灰色，黑色

产品材质【Product material】：冷轧钢板、不锈钢

产品类型【The product type】：落地式、盒式，插片式

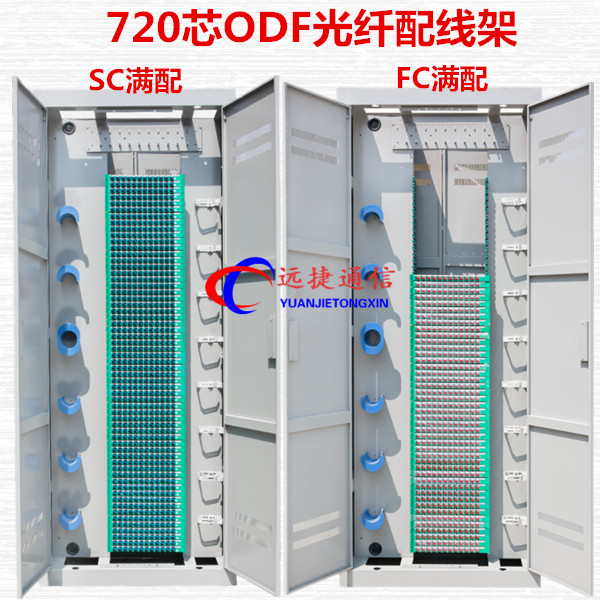

产品配置【Product configuration】：可配SC/FC/LC（法兰，尾纤、一体化托盘、光分路器）

【免费印字】：中国电信，移动，联通，广电，铁通，长城宽带

产品使用区：移动 联通 铁通 电信 广电

ODF光纤机柜的作用：
  ODF光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，ODF光纤配线架的容量一般都在100芯以下，这些ODF光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对ODF光纤配线架的容量、功能和结构等提出了更高的要求。

特点及优点

采用中国电信标准设计，通用性强；

符合标准：YD/T 778-2006

适用通信机房独立光纤跳接场，配线采用交叉连接方式，可以方便地实现光纤线路的连接、分配和调度；

全封闭柜式结构，防尘性能好；

设有高性能接地装置，保护设备安全。

3.3.2 主要技术性能

工作环境温度：－25℃～+55℃

环境湿度：≤93％(+40℃)

箱门开启角度：≥110°

箱门开启次数：≥2000次

接地排耐电压水平：≥3000V(DC)/10mA/1min

绝缘电阻：≥1×103MΩ/500V

箱体安装型式：落地式

ODF光纤配线架在综合布线系统中的应用：综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19'机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值。
