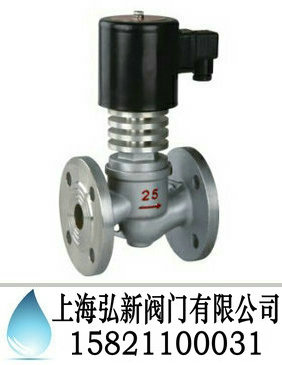

超高温电磁阀

　如今随着我国经济与科技的大发展，阀门的品种也在不断增加，应用阀门的行业也越来越多，如石化行业、炼油行业、核电行业、火电行业等都有广泛的使用。而越来越多的行业应用也对阀门有更多新的要求，对阀门质量与技术要求也越来越高，下面标柏就带您来看一下阀门在各行业中的发展前景。石化行业：石化行业的竞争一直都很激烈，对阀门设备的要求也最为严格，未来的阀门将配合产业自动化，促进阀门设备总体水平提高，发展多功能、高效率、低消耗的石化阀门设备。我国石化企业每年的年产值都在千亿，这就说明我国有很大的阀门市场，我们应该从市场变化的角度去考虑，要保证稳中求发展。

型 号：ZCGL型

口 径：DN15-300

压 力：0.1-10Mpa

连接形式：螺纹、法兰

结构形式：先导活塞式

密封结构：软密封、硬密封

可选驱动：电动

材质可选：铸钢、不锈钢

一、超高温电磁阀技术参数

操作方式

常闭

通电打开、断电关闭

常开

通电关闭、断电打开（型号后加“-K”表示）

参数↓型号→

ZCGL

介质温度

≤450℃

使用介质

过热蒸汽、热空气、高温导热油等超高温液体或气体

通径（mm）

15

20

25

32

40

50

65

80

100

125

150

200

250

300

连接尺寸(G)

1/2

3/4

1

1-1/4

1-1/2

2

压力（Mpa）

0.04~1.6

0~1.6

功率

AC：40W、DC：45W

电压偏差

允许波动±10%

材 料

阀体

不锈钢

密封

超强聚四氟乙烯PTFE·金属硬密封

环境温度

-40~80℃

连接方式

内螺纹·法兰

电气连接

接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65

使用电压

AC220V  50Hz/60Hz、DC:24V·其余根据要求

特殊选配

BZCGL防爆电磁阀

ZCGL-F

防爆等级:dIIBT4、dIICT5(含氢气）

法兰连接

安装提示

线圈竖直向上

备注

常开阀完全打开或关闭，至少需要0.1Mpa的压差

二、超高温电磁阀产品特点
·先导活塞式
·体积小，重量轻
·散热机构，设计紧凑
·活塞结构，经久耐磨
·特殊场合可持续长时间通电
·压力范围：1.6Mpa、2.5Mpa、4.0Mpa

三、超高温电磁阀安装尺寸（mm）

通径DN	内螺纹连接			法兰连接
	内螺纹	外形尺寸		外形尺寸		法兰尺寸
	G	L	H	L	H	D	D1	F	n-d
15	1/2	92	215	115	240	95	65		4-φ14
20	3/4	92	215	115	250	104	75		4-φ14
25	1	110	220	125	250	115	85		4-φ14
32	1-1/4	120	235	150	265	140	100		4-φ18
40	1-1/2	140	245	160	290	150	110		4-φ18
50	2	160	265	190	310	156	125		4-φ18
65				240	300	185	145	160	4-φ18
80				310	390	200	160	185	4-φ18
100				350	410	220	180	205	4-φ18
125				400	480	250	210	265	8-φ18
150				480	515	285	240	310	8-φ18
200				600	570	340	295	340	12-φ22
250				680	640	405	355	410	12-φ26
300				750	695	460	410	460	12-φ26

备注：常开阀高度=H+20mm，其它尺寸相同。

四、超高温电磁阀产品用途
应用于钢铁企业、锅炉、窑炉、干燥设备、生物制药、电厂、石油化工、电镀涂装及造纸印染等行业。

五、超高温电磁阀说明
介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。
型号表示：BZCGL-F-K，B：防爆；-1，-F法兰连接，内螺纹省略；-K常开。

炼油行业：我国炼油工业经过60年发展，生产规模迅速扩大。在一系列政策措施推动下，2010年我国炼油行业产值和产量持续增长，结构调整逐步推进，继续保持良好发展势头。2010年，炼油行业实现产值24252亿元，同比增长38%。因此也可看出我国炼油行业阀门应用市场空间巨大。

核电行业：阀门在这个行业作为核电设备的基础设备，大致占有5-10%的容量。中国将继续其核电发展规划，在2015年和2020年核电装机容量分别达到40GW和75GW，中国将于2012年中期前后重启新核电项目的审批。所以在这个领域要不断的推出新产品、新设备来满足市场需求。

除此之外，建筑行业以及特殊的行业都需要应用阀门。阀门的用途是十分广泛，在很多企业都有使用，这就充分说明阀门的发展十分迅速，前景良好。
