串联电抗器，里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波(5、7、11、13次)构成串联谐振。通常有电抗率4.5-6%电抗器，对5次谐波通常电为4.5%属于高感值电抗器，对3次谐波通常电抗率为12~-3%，对2次谐波通常电抗率为26~27%属甚高感值电抗器。
接入串联电抗器，电容器电压升高系数-K=1d1如K=6%1.06 10.06 1≈-d=即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容能量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
产品结构特点

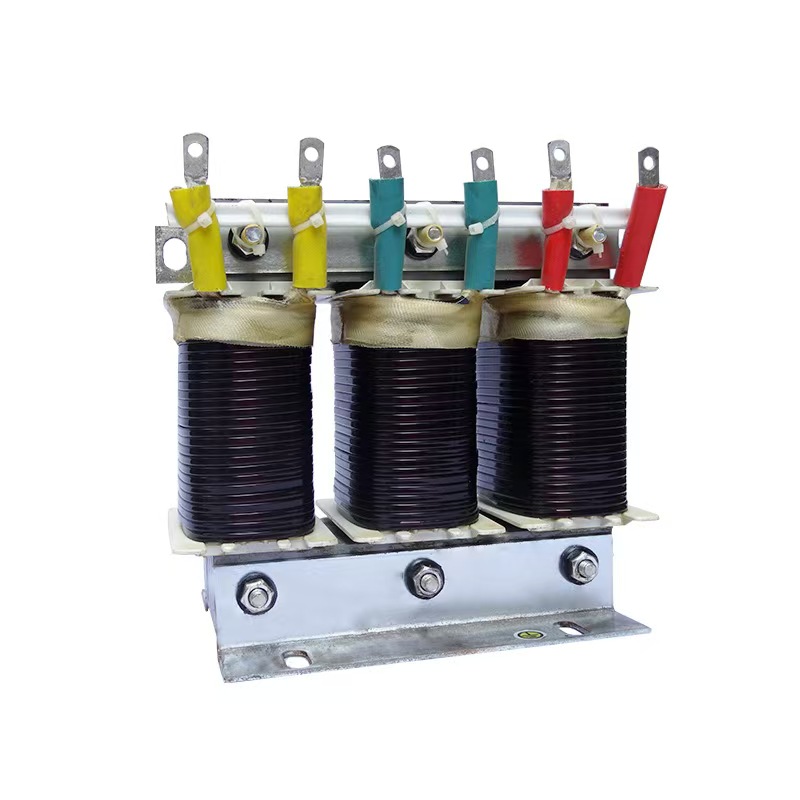

该电抗器分为三相和单相两种，均为铁芯干式。
铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感具有较好的散热性能。
电抗器的线圈子和铁芯组装成一体后经过预烘一真空浸漆-热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点。
使用工作条件
1.海拔高度不超过2000m;
2.运行环境温度-25°C~+45°C，相对湿度不超过90%;
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
电气能参数
1.可用于400V、600V系统
2.电抗率的种类:6%、7%、12%、13%
3.额定绝缘水平3KV/min
4.电抗器各部位的温升限值:铁芯不超过85°C，电圈温升不超过95°C
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行
7.电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低压0.95
8.三相电抗器的任意两相电抗值之不大于±3%
9.耐温等级H级(180°C)以上。
