品牌:朝铨
型号:多款供选
规格:多款供选
起订:1台
供应:300台
发货:5天内
发送询价
| 动力类型： | 气动 | 撑紧尺寸范围： | 5~25（mm） |
| 卡盘直径： | 135-192（mm） | 卡盘孔径： | 27-68（mm） |
| 夹紧尺寸范围： | 25-68（mm） | 材质： | SUJ2/SCM4 |
| 是否库存： | 是 | 定心精度： | 0.050（mm） |
| 型号： | JA5-25 | 卡盘类型： | 多款供选 |
| 品牌： | 朝铨 | 卡盘结构： | 大通孔卡盘 |
| 适用机床： | 皆可 | 是否批发： | 是 |
| 朝铨卡盘： | 深圳盛大精研机械（大陆办事处） | 卡盘寿命： | 三年以上 |
| 卡盘质量： | 保质一年 |
型号不同，价格不同！
自动卡盘销量大陆第一，占70%以上市场份额，销售历史15年，赢得广大客户一致好评。
台湾生产 原装进口 品质保证
自有技术 自主设计 自有设备生产
回转缸内藏快速回转夹头-副爪式卡盘
快速回转夹头性能提升计画
朝铨快速回转夹头系列产品投入市场已愈30年，其成熟的设计与稳定的品质长久以来深受广大客户的肯定与支持。朝铨实业长年除了投入新产品与新技术的开发之外，我们亦持续投入资源改善与改良现有产品的品质与性能。我们预定在2011年陆续提升快速回转夹头全线产品的工作性能。最新的计划进度，请与我们联系。
- **JA7-44/JH7-44最高转速提升至2000RPM (2011-Q4)
- **JA5-25/JH5-25最高转速提升至2300RPM (2011-Q4)
- **JA7-40/JH7-40最高转速提升至2000RPM (2011-Q4)
- **JA7-70/JH7-70最高转速提升至1700RPM (2011-Q4)
快速夹头（气动卡盘）产品简介
自1981年上市已来，朝铨快速精密回转夹头系列产品即是高性能、高品质、安装方便、使用容易的代名词。朝铨快速精密回转夹头系列内藏油气压回转缸，使用者可以在极短的时间内完成工件夹持系统的设置，快速地展开各式加工作业。此外，朝铨快速精密回转夹头的快速更换筒夹/副爪设计，能帮助客户更弹性的面对各式少量多样的加工作业。因此无论是自动化加工、半自动化加工、传统机床改装自动化、专用机组装等各式应用，朝铨快速精密回转夹头皆是客户的指名首选。朝铨快速精密回转夹头系列销售至今出厂已超过20000组以上，是业界公认的领导品牌。朝铨坚持品质至上，使用德国进口轴承组，产品自金属材料、加工、组装、产品测试至产品包装等作业，由台湾本厂与长期合作的协力伙伴一贯完成，提供客户高等级的品质承诺
气动卡盘特点：
- **夹头内藏油压/气压回转缸，免额外安装回转缸
- **安装简易，快速建置工作夹持系统
- **气压型夹头缸体加大，提升夹持力
- **筒夹/副爪快速更换设计，高工作弹性
- **夹头具中心通孔设计，配合自动送料系统工作
- **可不停机上下料，产能高
- **适合传统车床改装自动化或半自动化
- **适合组装各式专用加工机
- **切削液不可直接冲向夹头
-
快速回转夹头性能提升计画
朝铨快速回转夹头系列产品投入市场已愈30年，其成熟的设计与稳定的品质长久以来深受广大客户的肯定与支持。朝铨实业长年除了投入新产品与新技术的开发之外，我们亦持续投入资源改善与改良现有产品的品质与性能。我们预定在2011年陆续提升快速回转夹头全线产品的工作性能。最新的计划进度，请与我们联系。
- JA7-44/JH7-44最高转速提升至2000RPM (2011-Q4)
- JA5-25/JH5-25最高转速提升至2300RPM (2011-Q4)
- JA7-40/JH7-40最高转速提升至2000RPM (2011-Q4)
- JA7-70/JH7-70最高转速提升至1700RPM (2011-Q4)
快速夹头产品简介
自1981年上市已来，朝铨快速精密回转夹头系列产品即是高性能、高品质、安装方便、使用容易的代名词。
朝铨快速精密回转夹头系列内藏油气压回转缸，使用者可以在极短的时间内完成工件夹持系统的设置，快速地展开各式加工作业。此外，朝铨快速精密回转夹头的快速更换筒夹/副爪设计，能帮助客户更弹性的面对各式少量多样的加工作业。因此无论是自动化加工、半自动化加工、传统机床改装自动化、专用机组装等各式应用，朝铨快速精密回转夹头皆是客户的指名首选。
朝铨快速精密回转夹头系列销售至今出厂已超过20000组以上，是业界公认的领导品牌。朝铨坚持品质至上，使用德国进口轴承组，产品自金属材料、加工、组装、产品测试至产品包装等作业，由台湾本厂与长期合作的协力伙伴一贯完成，提供客户高等级的品质承诺。
- 夹头内藏油压/气压回转缸，免额外安装回转缸
- 安装简易，快速建置工作夹持系统
- 气压型夹头缸体加大，提升夹持力
- 筒夹/副爪快速更换设计，高工作弹性
- 夹头具中心通孔设计，配合自动送料系统工作
- 可不停机上下料，产能高
- 适合传统车床改装自动化或半自动化
- 适合组装各式专用加工机
- 切削液不可直接冲向夹头

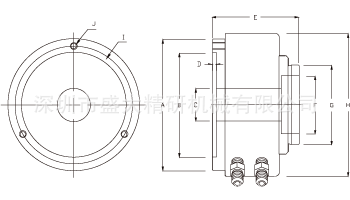

应用于传统车床改装自动化产品尺寸及性能规格-气压夹头
型号 JA5-25JA7-40JA7-70A 135mm (5.31") 192mm (7.56") 192mm (7.56") B 100mm (3.94") 155mm (6.10") 155mm (6.10") C 27mm (1.06") 47mm (1.85") 68mm (2.68") D 4mm (0.16") 5mm (0.20") 5mm (0.20") E 105mm (4.13") 128mm (5.04") 142mm (5.60") F 45mm (1.77") 65mm (2.56") 105mm (4.13") G 68mm (2.68") 94mm (3.70") 168mm (6.61") H 170mm (6.69") 212mm (8.35") 266mm (10.47") I 115mm (4.53") 172mm (6.77") 172mm (6.77") J (后锁) 3H - M8 x P1.25 3H - M10 x P1.5 3H - M10 x P1.5 工作副爪 C-25副爪 C-40副爪 C-70副爪 气压/油压驱动 气压 气压 气压 工作压力 2-8kg/cm2(28-115psi) 2-8kg/cm2(28-115psi) 2-8kg/cm2(28-115psi) 最高转速RPM 1800 1600 1400 最大通孔夹径 25mm (0.98") 45mm (1.77" ) 68mm (2.68") 缸体活塞面积 115cm2(17.8in2) 182cm2(28.2in2) 328cm2(50.8in2) 夹持力 2254kgf@7kg/cm2
(4958lbf@100psi)3567kgf@7kg/cm2
(7847lbf@100psi)6429kgf@7kg/cm2
(14143lbf@100psi)产品净重 7.5kg (16.5lbs) 15.0kg (33.0lbs) 22.5kg (49.5lbs)
