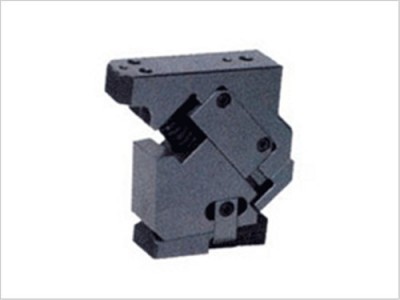

标准斜楔安装在压料板上的侧冲孔结构，采用此结构压料板不用开大范围避让，周圈是完整的加强筋，使得整体强度得到保证，并且有导板、导柱做导向机构，冲孔精度得到保证。为了保证零件的品质，保证侧冲孔的精度，要求安装斜楔驱动块的压料板的导向精度较高，这就需要对压料板的导滑机构进行调整，采用自润滑导板加导柱的形式，来保证斜楔工作的精度。同时压料板与下模之间安装凸凹锥形平衡块，保证压料板压料的平稳。在进行冲压件的模具设计时，经常会遇到冲孔离产品边缘较远的情况，而且因为产品及工艺需要，冲孔方向与冲压方向又有一定的角度，这时就必须用斜楔机构来冲孔，但是标准斜楔的驱动块必须安装在下模上，这种情况装上后会和产品干涉，价格过渡座或将滑动块局部加长有时能解决，但是如果太远就不适用了，还有一种传统的解决方法就是用怀抱式斜楔机构，但是这种结构往往会将模具尺寸设计得很大，非常不经济，有时还影响进出料，操作不方便.
