12芯卧式光缆接头盒挂墙安装

12芯卧式光缆接头盒挂墙安装

外贸款一进一出、二进二出光缆接头盒外贸款一进一出、二进二出光缆接头盒外贸款一进一出、二进二出光缆接头盒外贸款一进一出、二进二出光缆接头盒 接头盒简介

光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒。属于机械压力密封接头系统，是相邻光缆间提供光学、密封和机械强度连续性的接续保护装置。主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。

盒体采用进口增强塑料，强度高，耐腐蚀，终端盒适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便 。 广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。右侧为二进二出接头盒；

用于两根或多根光缆之间的保护性连接、光纤分配，是用户接入点常用设备之一，主要完成配线光缆与入户线光缆在室外的连接作用，并可根据FTTX接入需要安装盒式或简式光分路器；

产品特性

·产品的盒体采用优质工程塑料。

·产品采用2次压缆技术，确保盒内光纤无附加衰耗。

·产品具有多次复用和扩容功能。
技术特性

·尺寸：高度430mm 内径Φ135mm 大外径Φ210mm

·入缆孔颈：Φ20mm

·单盘芯数：12/24

·大熔纤盘：小容量4芯大容量144芯.

·大熔纤盘数：6

·拉伸密封性：2000N轴向拉力，不漏气。

·耐电压强度：15KV(DC)。

·拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。

·冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。

·其它各项性能要求均符合YD/T814.1-2004标准要求。

折叠接头分类

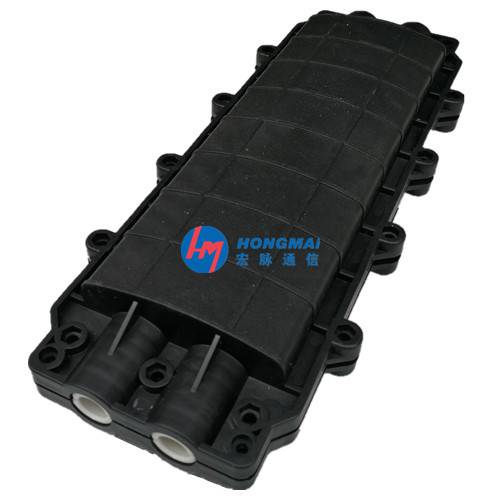

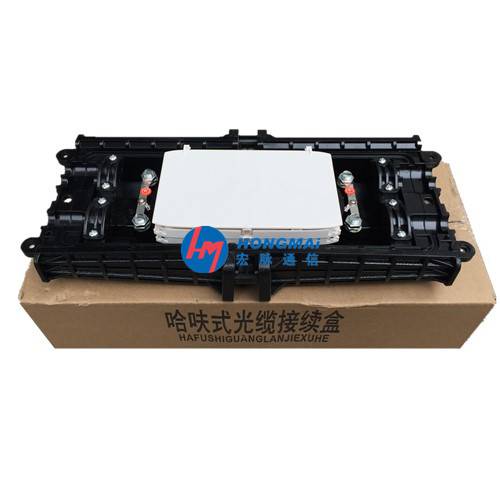

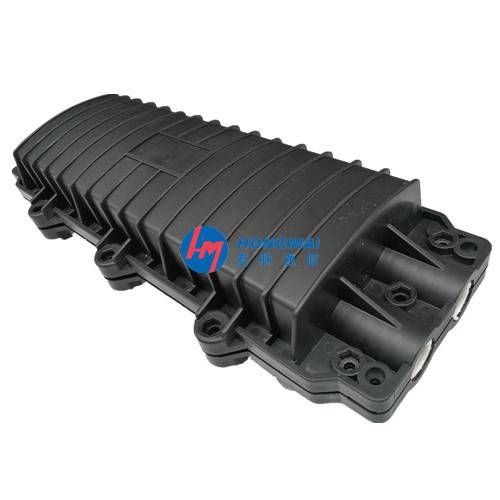

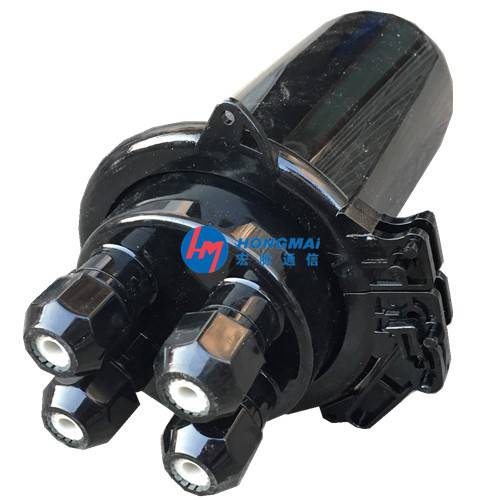

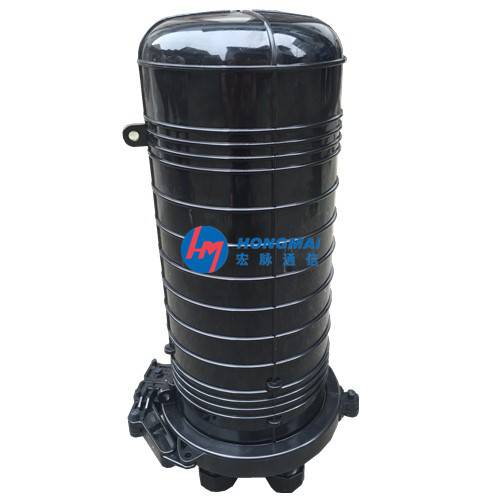

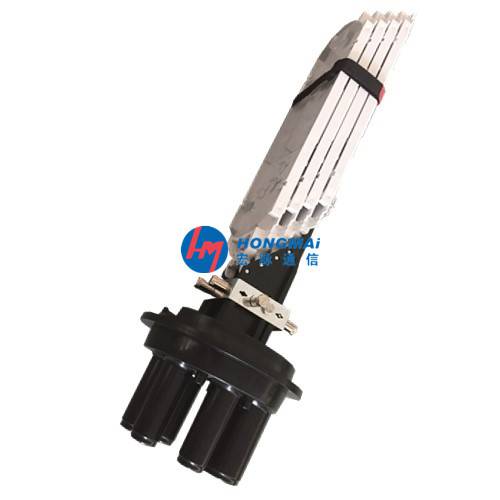

1. 按外形结构可分为帽式光缆接头盒和卧式光缆接头盒两种；

2. 根据光缆敷设方式有架空、管道（隧道）和直埋等类型；

3. 按光缆连接方式分为直通接续和分歧接续两种；

4. 按密封方式有热收缩密封型和机械密封型。

特点：
09-1型光缆接头盒，创新的设计、制造和选材，优良密封技术，保证了产品的可靠性和稳定性。能为光纤直接、端接或分歧接续提供可靠、坚实、灵活多变的保护。
用途：
Ο直埋Ο人井Ο挂壁Ο架空
性能：
耐老化性：对热、热能辐射、空气、臭氧等具有良好的稳定性。
抗腐蚀性：对稀酸、盐水、氧化剂、脂肪烃等有较强耐抗
密封技术：采用可重复开启式密封组件，以保证良好的气密防水性能。
机械性能：能够忍受恶劣的条件如震动、撞击、光缆拉伸扭曲及强烈的温度变化等。
锁紧装置：不需要特殊工具，便于安装和重复开启。
分歧功能：2进2出口设计
接续功能：采用层叠翻盖式结构，操作时不需要拆卸其它接续盘。
容量：
接续盘容量：单芯束状每盘12芯，双芯束状每盘24芯。
大容量光缆进出孔：端口光缆大直径分别为22cm
大容纳4个接续盘。

规格Specification

型号 Type	外型尺寸 Size (mm)	重量 Weight (KG)	光缆大容量 Max. Capability of the Cable	光缆进去孔外径 Out Diameter of the Cable-in-Hole (mm)	光缆曲率半径 Curvature Radium of the Cable (mm)
GP03(A)	560×220×100	4.0	128芯cores	D22	≥50
GP04(A)	455×160×110	2.5	48芯cores	D20	≥50



   性能Performance

环境温度 Circumstance Temperature	大气压力 Air Pressure	拉伸力N Tensile strength	盒体受压力N Pressure on the Box	盒体受冲力Momentum on the Box  N·m	密封性 Tightness	耐压性能 Box compression
-40～60℃	70～106KPa	≥1000N	≥2000N	16N·m×3次(3 times)	充气100KPa, 60℃,15分钟不漏气	15KV/1min不击穿,无飞弧 15KV/1min, Not puncture
