品牌:宏脉通信
500对:电话交接箱
起订:1台
供应:1000台
发货:3天内

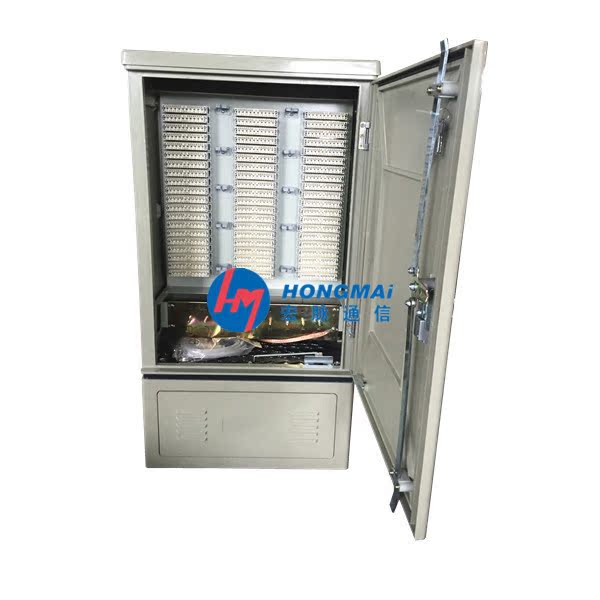

SMC旋卡式电话交接箱详细介绍图文交接箱由双面旋卡接续模块及列架、底座、电缆管夹、橡胶防水条待组成。
1.
3．适用环境范围：
1.
环境温度：工作时 -55～+55℃
2.
3.
相对湿度≤95%
4.
5.
大气压力：70～106kpa
6.
4．任意互不导通的端子之间及端子与地之间的绝缘电阻
≥5×104MΩ。
5．经潮湿试验后互不导通的端子及端子与地之间的绝缘电阻
≥5×104 MΩ。
6．耐压500V（50HZ）一分钟，任意互不导通的端子之间不击穿，无飞弧现象。
7．能经受导线*小直径0.32mm,直径0.8mm,绝缘层*小直径0.7mm，直径1.2mm范围内的电线的200次重复接续，而其接触点仍符合接续模块夹定电线强度≥24N千克。
8．导线与接续端子之间的接触电阻小于3×10-3Ω。
外形尺寸
|
货名 |
型号 |
外型尺寸 高*宽*厚（深）mm |
备注 |
|
落地式电缆 交接箱 |
100对 |
830*440*280 |
|
|
200对 |
830*440*280 |
|
|
|
300对 |
830*440*280 |
|
|
|
400对 |
1030*550*310 |
|
|
|
600对 |
1030*550*310 |
|
|
|
900对 |
1450*750*320 |
|
|
|
1200对 |
1450*750*320 |
|
|
|
1600对 |
1450*750*320 |
|
|
|
1800对 |
1450*750*540 |
|
|
|
2000对 |
1450*750*540 |
|
|
|
2400对 |
1450*750*540 |
|
500对600对电缆光交箱卡接式旋卡式电话交接箱
．安装方式
1．电缆从底板橡胶封口中穿入箱内，再进行电缆管夹，然后把电缆的外包剥去。
2．接线方法：如需接线时只需把线穿过塑料端盖进线孔，然后用螺丝刀将塑料盖旋转90°就完成接续。（见图）旋转时不能用力太大，如有塑料端盖损坏可换新的，不需要更换整个部件。因接续在塑料端盖内进行，不外露，且有防潮密封剂保护，不会发生腐蚀现象。
3．局线接装在列架上模块的后面端子组合上，先松开列架左面上下的连接件，把列架后面的模块转到前面，反管夹上分开的电缆线顺串线环往上移，按每一模块分叉固定，直到对疯子组合，端子组合是从右到左排成五对，每五对标有号数，直到一百对，每一百对为一方块。4．接跳线应在局线接好后，把列架放到原来位置上，从下往上将一端子接好的跳线通过串线环任意跳到另一对端子上。（见图）
5．拆线：如因需要将已连接的跳线拆除，需用螺丝刀将塑料端盖往转90°即可容易将线拉出。
6．测试：将单对测试器的测试针插入端盖使其固定。通过各种仪表可以测试。
试验方法
电缆交接箱试验方法应按YD/T611-1993《通信电缆交接箱》及邮科质（1995）142号《通信电缆交接箱进网质量认证检验实施细则》中规定的要求进行,电缆交接箱的预期寿命应大于20年。
