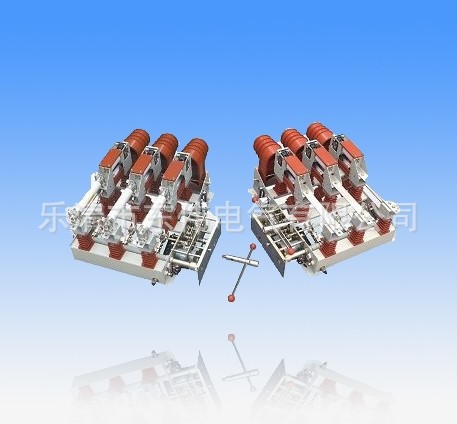

FZN25-12RD/630-20负荷开关图1

FZN25-12RD/630-20负荷开关

2012-09-05 09:211260询价
价格:￥1.00/台
品牌:东伟电气
型号:FZN25-12RD/630-20负荷开关
规格:FZN25-12RD/630-20负荷开关
起订:1台
供应:10000台
发货:1天内
发送询价
 咨询订购13758891909 乐清市东伟电气有限公司 电话0577-61739263 传真0577-62739263


主要用途
　　FZRN25-12D真空负荷开关和FZN25-12RD组合电器主要用于12KV三相交流50Hz环网或终端供电的市区配电站和工业用电设备中，做负荷控制和短路保护用，由于组合电器对变压器等电器设备的保护使用比断路器更可靠，特别适用于环亡，双辐射供电单元和箱式变电站。
主要用途
序号 项目 单位 FZRN25-12D/T630-20 FZN25-12RD/T125-31.5
1 额定电压 KV 12
2 额定频率 Hz 50
3 额定电流 A 630 100
4 额定绝缘水平 1min工频耐受电压 kv 灭弧室断口30对地及相间42 隔离断口48
雷电冲击耐受电压 对地及相间75 隔离断口85
5 4S热稳定电流 KA 20
6 额定动稳定电流（峰值） 50
7 额定闭环开断电流 A 630
8 额定有功负载开断电流 630
9 额定电缆充电开断电流 10
10 额定转移电流   2000
11 开断空载变压器容量 kva 1250
12 额定短路开断电流 KA   31.5
13 额定短路关合电流（峰值） 50 80(预期值)
14 接地开关额定热稳定电流（2S） 20
15 接地开关额定动稳定电流（峰值） 50
16 分合闸操作电源额定电压 v DC220，110 AC220，110
17 机械寿命（负荷开关/接地开关） 次 10000/200
外形图
1.铭牌
2.储能轴
3.脱扣器
4.接地刀轴
5.操作杆
右操作（不带面板）






 		 1.静触头
2.绝缘罩
3.导电筒
4.熔断器
5.面板
6.真空灭弧室
7.活门
8.操作杆
9.右操作、左操作
10.储能轴操作孔
11.接地刀轴操作孔
L常规的为167、推荐选柜 柜深900
柜宽650、柜高2000
也可选L=192、207、217
用户还可根据需要另行选用
右操作（带面板）



1.静触头
2.绝缘罩
3.导电筒
4.熔断器
5.面板
6.真空灭弧室
7.活门
8.操作杆
9.储能轴操作孔
10.接地刀轴操作孔
左操作（带面板）




1.铭牌
2.储能轴操作杆
3.出能轴
4.脱扣器
5.接地刀轴
6.刀轴操作杆
7.操作杆
8.操作机构
9.面板
10.储能轴操作孔
11.接地刀轴操作孔
L常规的为650、也可选L=792 推荐选柜
柜深700 柜宽900 柜高2000
推荐选柜
柜身850 柜宽900 柜高2000
正面操作（带面板）




门联锁组装
1.弯板 2.斜板 3.联锁板		 中隔板开孔尺寸
面板、门联锁开孔和安装示意图
1.柜体门板 2.门联锁组装		 柜门背面示意图
面板开孔尺寸：340X120
注：L1 、L2 尺寸由用户很局外形和安装尺寸自定
